其製作工藝有哪些特點呢？

（1）準備工序a、設備調試。首先認真檢查設備運轉及工作部位是否正常，特別要細心檢查樹脂-固化劑雙組分泵是否有堵塞現象，之間配比是否達到設計要求；要確保製襯、纏繞、修整、脫模等設備的運行穩定和工作精度；b、清理模具。要求模具表麵無坑凹、粉塵、雜物及其他附著物，模具要作到表麵平滑，有問題及時修理、維護；c、纏聚酯薄膜。為方便管道脫模，在模具表麵應包覆1層聚酯薄膜，薄膜搭接寬度1～2㎝，厚度為40um之間。要求薄膜無破損，無皺折，兩麵光滑潔淨。薄膜產品質量滿足GB13950-1992的要求。

（2）製襯工序a、增強材料準備。按設計要求將製作內襯需用的增強材料運送到指定位置，並對一些寬幅麵的增強材料先裁切加工到設計寬度；b、內襯樹脂配製。按質檢部門根據當時的工作環境、溫度條件作出的樹脂配方體係進行內襯樹脂配兌，配料量要根據製造進度合理掌握。當現場情況發生變化時，質檢部門和製造部門應及時調整配方，並按新配方配製需用的樹脂；c、初步自檢。按設計要求鋪覆完各層後，要求操作工人進行初步的質量檢測：內襯是否達到設計厚度，局部是否有貧膠、掛膠現象，是否有白斑、氣泡，是否有等，若發生上述情況應及時匯報並采取處理措施；d、內襯層製作。按設計要求的鋪層步驟進行內襯層製作，各單層鋪設過程中應施加合理的張力，相互之間適量搭接，並用組合壓輥反複滾壓趕出氣泡以保證纖維浸透。並要求各增強材料層達到設計的樹脂含量要求；e、進入內襯遠紅外深度固化工序。

（3）遠紅外深度固化我廠生產製造的玻璃鋼管道都進行遠紅外深度固化處理，目的是：可以提高內襯層的固化度，管道的抗腐耐溫性能；

（4）紅外線固化玻璃鋼煙道進入固化養護階段。在固化過程中應以適宜的轉速保持模具滾動，使其均勻固化。固化過程中應注意監控管體溫度，合理調整固化方案。

（5）纏繞工序將設計好的參數輸入微機，待內襯固化後，由微機控製用無堿無撚玻璃纖維進行往複式纏繞直至纏繞層厚度。按規定厚度外敷100％樹脂含量的外保護層。纏繞層的樹脂含量一般為35％左右，其厚度取決於管道設計的強度和剛度的綜合。

（6）修整、脫模：待管道的巴氏硬度大於30時，對管道端口進行修整。然後用液壓脫模機將管道和模具分離，並在其管道中間部分按要求作標記。

（7）過程質量檢驗在纏繞前再次確認內襯無氣泡、氣孔，無雜質，表麵平整，樹脂含量合理，無白斑和局部固化不良等現象。認真檢查內襯是否合格，不合格的嚴禁上機纏繞。

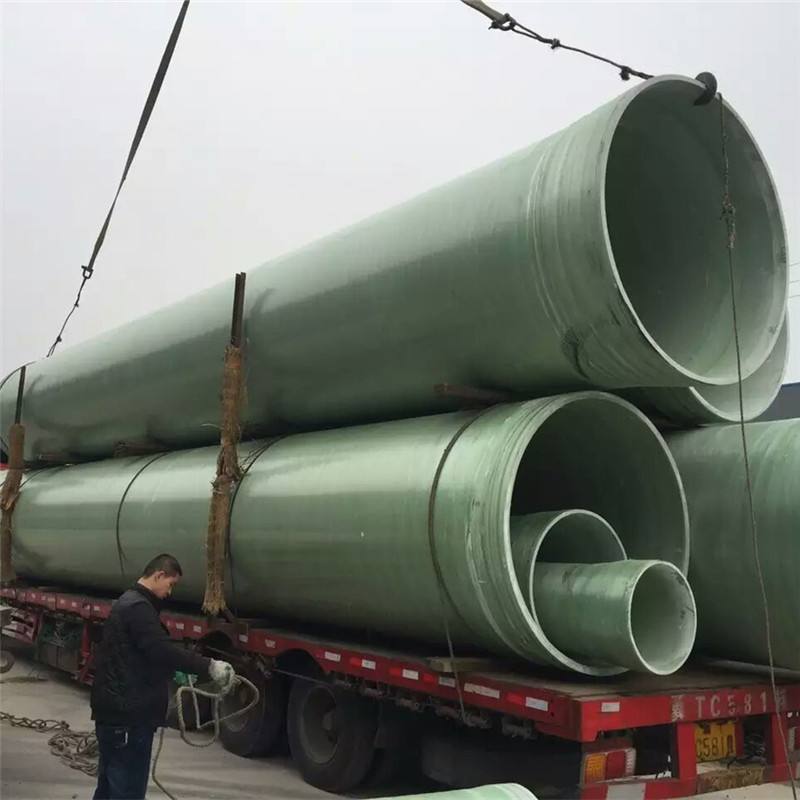

（8）管道水壓試驗及擺放：每批管道按規定進行水壓試驗，注滿水，均勻升壓至管道設計壓力的1.5倍，並保持不低於2分鍾，仔細檢查管道的表麵和壓力表。試壓合格後二點支撐擺放管道。
